วิธีการปรับแม่พิมพ์ปั๊มขึ้นรูปทั่วไปในระหว่างการผลิตมีอะไรบ้าง?

ในฐานะซัพพลายเออร์ที่มีประสบการณ์ด้านชิ้นส่วนปั๊มขึ้นรูป ฉันได้พบกับความท้าทายและความแตกต่างมากมายในการปรับแต่งแม่พิมพ์ปั๊มในระหว่างการผลิต ในบล็อกนี้ ฉันจะแบ่งปันวิธีการปรับแม่พิมพ์ปั๊มทั่วไปบางส่วนโดยพิจารณาจากประสบการณ์การทำงานจริงในอุตสาหกรรมนี้มาหลายปี

1. การปรับระยะห่าง

ลักษณะพื้นฐานที่สุดประการหนึ่งของการปรับแม่พิมพ์ปั๊มคือระยะห่างระหว่างหมัดและแม่พิมพ์ ระยะห่างที่ไม่ถูกต้องอาจนำไปสู่ปัญหาต่างๆ มากมาย เช่น ครีบบนชิ้นส่วนที่ถูกประทับตรา คมตัดไม่เรียบ และการสึกหรอของแม่พิมพ์ก่อนเวลาอันควร

ขั้นตอนแรกคือการวัดระยะห่างที่มีอยู่ ซึ่งสามารถทำได้โดยใช้ฟีลเลอร์เกจหรือเครื่องมือวัดที่แม่นยำอื่นๆ ตัวอย่างเช่น หากระยะห่างน้อยเกินไป แรงเฉือนที่จำเป็นในการตัดวัสดุจะเพิ่มขึ้นอย่างมาก นี่อาจทำให้หมัดหักหรือสึกหรออย่างรวดเร็ว ในทางกลับกัน หากระยะห่างมากเกินไป ชิ้นส่วนที่ถูกประทับตราก็จะมีขอบหยาบและมีเสี้ยนขนาดใหญ่

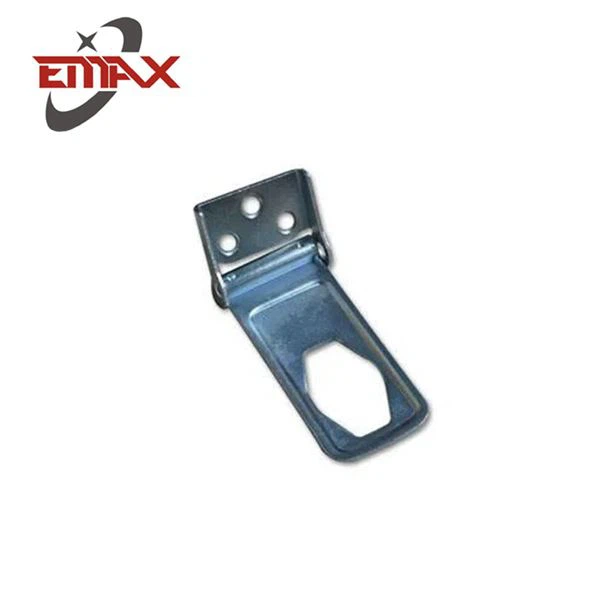

หากต้องการปรับระยะห่าง สามารถใช้แผ่นรองเม็ดมีดได้ แผ่นชิมเป็นโลหะบางๆ ที่สามารถสอดเข้าไปในตำแหน่งที่เหมาะสมของชุดแม่พิมพ์ได้ การเพิ่มหรือถอดแผ่นรองเม็ดมีดทำให้สามารถเปลี่ยนตำแหน่งของพันช์หรือแม่พิมพ์ได้อย่างละเอียดเพื่อให้ได้ระยะหลบที่ต้องการ วิธีนี้ค่อนข้างง่ายแต่ต้องใช้ความแม่นยำในระดับสูง เช่น เมื่อทำการประทับตราปั๊มชิ้นส่วนหัวเข็มขัดเหล็กด้วยการชุบสังกะสีเราจำเป็นต้องตรวจสอบให้แน่ใจว่ามีการปรับระยะห่างอย่างแม่นยำเพื่อรับประกันพื้นผิวเรียบและรูปร่างที่ถูกต้องของหัวเข็มขัดเหล็ก

2. การปรับการจัดตำแหน่งแม่พิมพ์

การจัดตำแหน่งแม่พิมพ์บนและล่างอย่างเหมาะสมเป็นสิ่งสำคัญสำหรับคุณภาพของชิ้นส่วนปั๊มขึ้นรูป การจัดแนวที่ไม่ถูกต้องอาจส่งผลให้ชิ้นงานเสียรูปทรงไม่สม่ำเสมอ เครื่องมือได้รับความเสียหาย และอายุการใช้งานของแม่พิมพ์ลดลง

มีหลายวิธีในการตรวจสอบและปรับการจัดตำแหน่งแม่พิมพ์ ในการมองเห็น เราสามารถใช้กล้องโทรทรรศน์ปรับตำแหน่งหรือระบบที่ใช้กล้องเพื่อตรวจสอบตำแหน่งสัมพัทธ์ของแม่พิมพ์บนและล่างด้วยสายตา หากตรวจพบการวางแนวที่ไม่ตรง สามารถปรับตัวยึดดายได้ สำหรับการกดแบบไฮดรอลิกหรือแบบนิวแมติก บางครั้งการจัดตำแหน่งสามารถแก้ไขได้โดยการปรับการกระจายแรงดันบนแม่พิมพ์

ในแม่พิมพ์แบบโปรเกรสซีฟแบบหลายสถานี การรักษาการจัดตำแหน่งที่เหมาะสมระหว่างสถานีต่างๆ ก็เป็นสิ่งจำเป็นเช่นกัน เรามักจะใช้เดือยพินและไกด์โพสเพื่อให้แน่ใจว่ามีการจัดตำแหน่งที่ถูกต้องในระหว่างกระบวนการปั๊ม เช่น เมื่อผลิตสลักเกลียวชุบสังกะสีแบบจุ่มร้อนในแม่พิมพ์แบบโปรเกรสซีฟ สถานีปั๊มแต่ละจุดจะต้องจัดตำแหน่งให้พอดีเพื่อสร้างสลักเกลียวได้อย่างแม่นยำ หากการจัดแนวปิดอยู่ เกลียวของโบลต์อาจมีรูปร่างผิดรูป หรือขนาดโดยรวมอาจเบี่ยงเบนไปจากข้อกำหนดเฉพาะ

3. การปรับแรงดัน

แรงกดที่เกิดขึ้นระหว่างการปั๊มขึ้นรูปเป็นอีกปัจจัยสำคัญที่ส่งผลต่อคุณภาพของชิ้นส่วน หากแรงดันต่ำเกินไป วัสดุอาจขึ้นรูปได้ไม่เต็มที่ ส่งผลให้รูปร่างไม่สมบูรณ์หรือความสมบูรณ์ทางโครงสร้างของชิ้นส่วนที่ประทับไม่ดี ในทางกลับกัน แรงดันที่มากเกินไปอาจทำให้แม่พิมพ์เกิดความเครียดมากเกินไป ซึ่งนำไปสู่การแตกร้าวหรือการเสียรูปของส่วนประกอบแม่พิมพ์

ในการปรับแรงกด ก่อนอื่นเราต้องเข้าใจแรงกดที่ต้องการสำหรับวัสดุและความหนาเฉพาะก่อน วัสดุที่หนาและแข็งแรงขึ้นโดยทั่วไปต้องใช้แรงกดในการปั๊มที่สูงกว่า สำหรับเครื่องปั๊มขึ้นรูปส่วนใหญ่ จะมีอุปกรณ์ควบคุมแรงดัน เราสามารถใช้อุปกรณ์เหล่านี้เพื่อเพิ่มหรือลดแรงดันตามการตอบรับคุณภาพของชิ้นส่วน

เช่น เมื่อประทับตรากจานเบรกสำหรับรถยนต์เราจำเป็นต้องควบคุมแรงดันการปั๊มอย่างแม่นยำ จานเบรกต้องมีความเรียบและความหนาแน่นในระดับหนึ่ง ด้วยการปรับความดัน เราจึงมั่นใจได้ว่าจานเบรกจะถูกสร้างขึ้นด้วยคุณสมบัติทางกลที่เหมาะสมและความแม่นยำของมิติ

4. การปรับแรงปอก

แรงลอกคือแรงที่จำเป็นในการถอดชิ้นส่วนที่ถูกประทับตราออกจากแม่พิมพ์หลังการดำเนินการปั๊ม แรงลอกที่ไม่เหมาะสมอาจทำให้ชิ้นส่วนเกาะติดกับแม่พิมพ์ ทำให้พื้นผิวชิ้นส่วนเสียหาย หรือแม้แต่ทำให้แม่พิมพ์ทำงานผิดปกติได้

มีสองวิธีหลักในการปรับแรงลอก หนึ่งคือการปรับแผ่นเปลื้องผ้า ผิวสำเร็จของแผ่นเปลื่อง สปริงโหลดล่วงหน้า และจำนวนและตำแหน่งของสปริงล้วนส่งผลต่อแรงปอก โดยการเปลี่ยนความแข็งของสปริงหรือจำนวนสปริง เราจะสามารถเพิ่มหรือลดแรงปอกได้

อีกวิธีหนึ่งคือการใช้สารหล่อลื่น การหล่อลื่นที่เหมาะสมระหว่างวัสดุและแม่พิมพ์สามารถลดแรงเสียดทาน จึงช่วยลดแรงลอกได้ สำหรับวัสดุที่แตกต่างกัน จำเป็นต้องใช้สารหล่อลื่นประเภทต่างๆ ตัวอย่างเช่น เมื่อปั๊มชิ้นส่วนสแตนเลส เราอาจต้องใช้สารหล่อลื่นประสิทธิภาพสูงเพื่อให้แน่ใจว่าการลอกจะราบรื่น

5. การปรับความสูงของแม่พิมพ์

ความสูงของแม่พิมพ์เป็นพารามิเตอร์สำคัญที่ต้องปรับอย่างถูกต้อง ความสูงของแม่พิมพ์ที่ไม่ถูกต้องอาจทำให้ผลลัพธ์การปั๊มไม่สอดคล้องกัน เช่น ความหนาของชิ้นส่วนแปรผัน หรือการขึ้นรูปที่ไม่เหมาะสม

เครื่องปั๊มขึ้นรูปส่วนใหญ่มีกลไกการปรับความสูงของแม่พิมพ์ เราสามารถใช้กลไกเหล่านี้ในการยกหรือลดแม่พิมพ์ให้มีความสูงที่เหมาะสมได้ จำเป็นต้องวัดความสูงของแม่พิมพ์อย่างแม่นยำในระหว่างกระบวนการปรับ สามารถใช้เกจวัดความสูงเพื่อให้แน่ใจว่าความสูงของแม่พิมพ์ตรงตามข้อกำหนดที่ระบุไว้ในกระบวนการผลิต

ตัวอย่างเช่น เมื่อผลิตชิ้นส่วนปั๊มขึ้นรูปหลายชุดที่มีความหนาต่างกัน เราจำเป็นต้องปรับความสูงของแม่พิมพ์ให้เหมาะกับการผลิตแต่ละชุด สิ่งนี้ทำให้มั่นใจได้ว่ากระบวนการปั๊มขึ้นรูปจะดำเนินไปอย่างราบรื่นและคุณภาพของชิ้นส่วนมีความสม่ำเสมอ

6. การปรับระดับเสียงฟีด

ในแม่พิมพ์ปั๊มแบบโปรเกรสซีฟ การปรับระยะฟีดเป็นสิ่งสำคัญ ระยะฟีดป้อนหมายถึงระยะห่างที่วัสดุถูกเคลื่อนย้ายระหว่างการปั๊มต่อเนื่องกัน หากระยะการป้อนไม่ถูกต้อง ชิ้นส่วนจะไม่ถูกประทับในตำแหน่งที่ถูกต้อง ส่งผลให้ชิ้นส่วนชำรุด

เราสามารถปรับระดับเสียงฟีดได้โดยการปรับเปลี่ยนกลไกการฟีด แท่นปั๊มจำนวนมากใช้ระบบการป้อนที่ขับเคลื่อนด้วยเซอร์โว ซึ่งช่วยให้สามารถปรับระยะการป้อนได้อย่างแม่นยำ ด้วยการป้อนค่าระยะการป้อนที่ถูกต้องลงในระบบควบคุม เราจึงมั่นใจได้ว่าวัสดุจะถูกป้อนไปยังสถานีปั๊มแต่ละแห่งอย่างแม่นยำ

ตัวอย่างเช่น เมื่อผลิตชิ้นส่วนการปั๊มขึ้นรูปที่ซับซ้อนในแม่พิมพ์แบบโปรเกรสซีฟที่มีคุณสมบัติหลายอย่าง การปรับระยะฟีดที่แม่นยำถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าคุณสมบัติทั้งหมดจะถูกปั๊มในตำแหน่งที่เกี่ยวข้องกันที่ถูกต้อง

บทสรุป

ในการผลิตชิ้นส่วนปั๊มขึ้นรูป การปรับแม่พิมพ์เป็นการดำเนินการที่ซับซ้อนและละเอียดอ่อน วิธีการปรับทั่วไปที่กล่าวถึงข้างต้น รวมถึงการปรับระยะห่าง การปรับแนวแม่พิมพ์ การปรับความดัน การปรับแรงปอก การปรับความสูงของแม่พิมพ์ และการปรับระยะป้อน ล้วนมีบทบาทสำคัญในการรับรองคุณภาพของชิ้นส่วนปั๊มขึ้นรูป

หากคุณต้องการชิ้นส่วนปั๊มขึ้นรูปคุณภาพสูงไม่ว่าจะเป็นปั๊มชิ้นส่วนหัวเข็มขัดเหล็กด้วยการชุบสังกะสี-สลักเกลียวชุบสังกะสีแบบจุ่มร้อน, หรือจานเบรกสำหรับรถยนต์ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณ เรามีประสบการณ์มากมายในการปรับแต่งและการผลิตแม่พิมพ์ปั๊ม และเรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพดีที่สุดให้กับคุณ อย่าลังเลที่จะติดต่อเราเพื่อจัดซื้อจัดจ้างและหารือเพิ่มเติม

อ้างอิง

• "คู่มือการออกแบบแม่พิมพ์ปั๊มขึ้นรูป" โดย John Wiley & Sons
• "กระบวนการผลิตสำหรับวัสดุวิศวกรรม" โดย Serope Kalpakjian และ Steven Schmid
